CCS 电芯连接系统-集成母排 01

01-集成母排简介

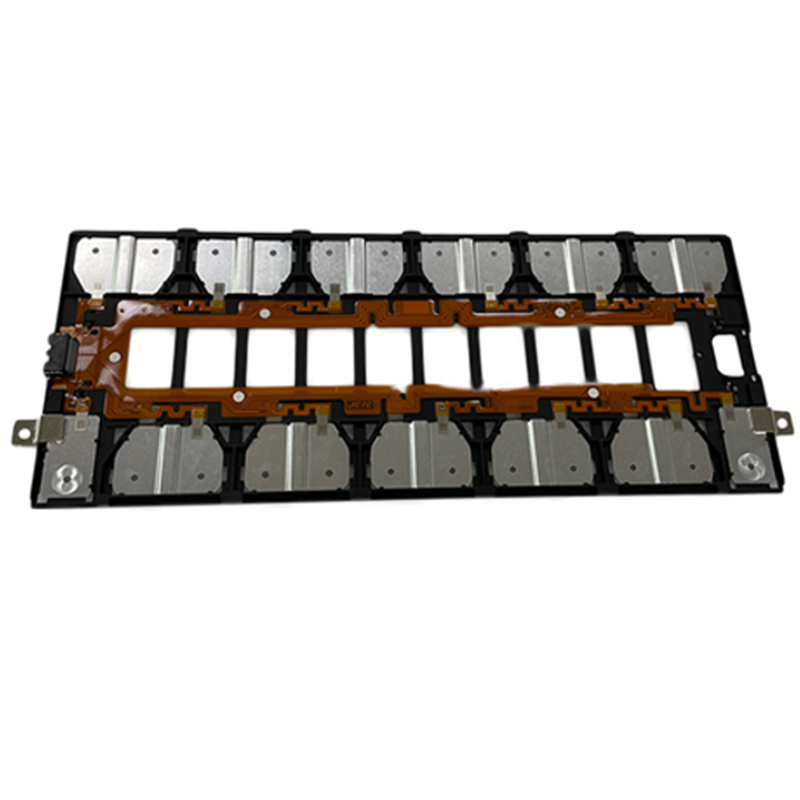

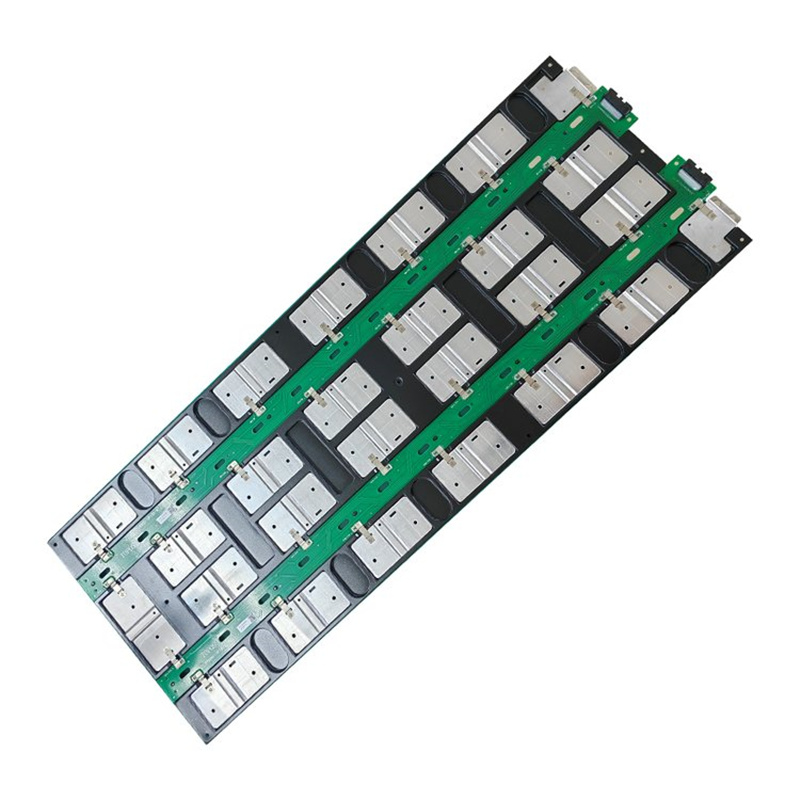

Ø CCS（Cells Contact System，集成母排），主要由信号采集组件（FPC、PCB、FFC等）、塑胶结构件、铜铝排等组成，通过热压合或铆接等工艺连接成一个整体，实现电芯高压串并联，以及电池的温度采样、电芯电压采样功能

Ø 通过FPC/PCB和连接器组件提供温度和电压给BMS系统，属于BMS系统的一部分

Ø 采用FPC等作为信号采集组件的CCS集成母排，具有结构轻薄、集成度高等优点，有利于提升电池包空间利用率及组装效率，符合汽车轻量化、零部件系统集成化及大模组化趋势

02-集成母排热压工艺

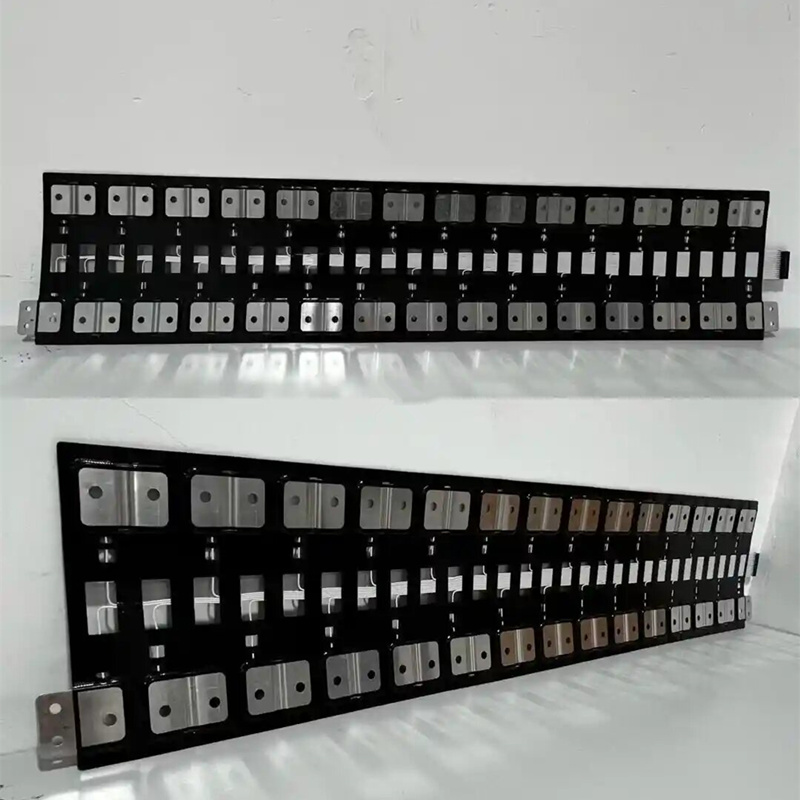

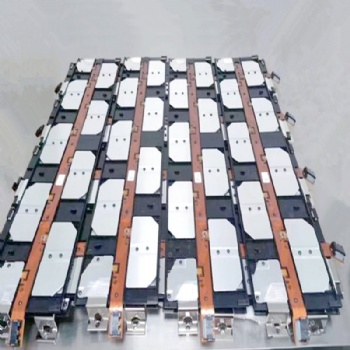

Ø CCS集成母热压工艺使用PET绝缘膜替代隔离板，将铝巴和信号采集组件压合成薄片，实现产品体积、重量和配件数量的降低

Ø 该工艺使CCS集成母排结构更轻薄、规整，集成度高，密封绝缘可靠，可自动化装配，提高电池模组的空间利用率和生产效率，符合行业发展趋势，近年来发展迅速

03-集成母排市场需求

Ø 随着汽车产业快速向电动化、智能化、轻量化转型，新能源汽车市场发展非常可观

Ø 新能源电池作为新能源汽车的核心部件之一，其质量决定整车的性能。新能源电池一般由多个电池模组组成，每一个电池模组配备一套CCS

04-集成母排的优势

Ø 一体热压成型，线路密封性好,耐候性好耐潮湿，耐氧化，耐腐蚀等，性能优异，可靠度高

Ø 客户端安装简单,避免了线束过多连接的繁琐,可自动化作业程度高,节约客户装配人工成本

Ø 集成度高，体积小，轻薄，节约整体模组空间，使整体模组轻量化，便捷化

Ø 共用性强，可制造性强，易于模块化和标准化，节省开发成本

Ø 线路有过流保护设计对电池电芯起到保护作用，安全性能高

Ø 与电芯连接方式灵活，可多串多并，适用性广

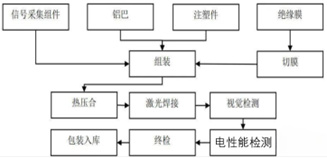

05-工艺流程图
