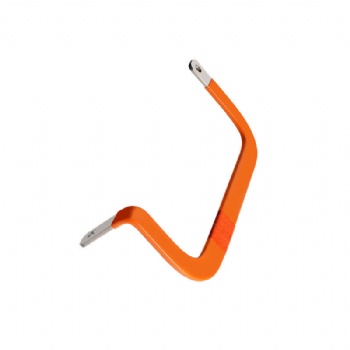

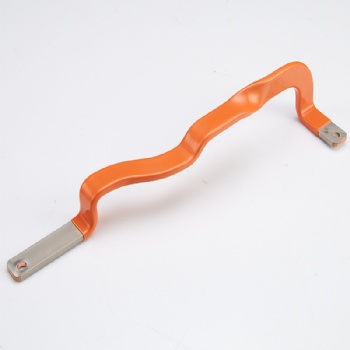

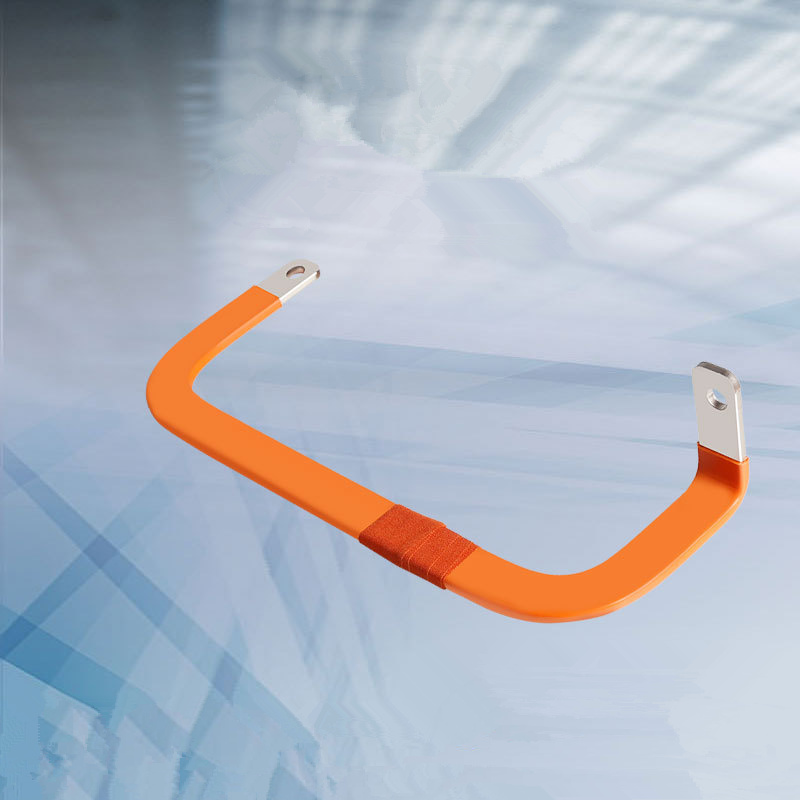

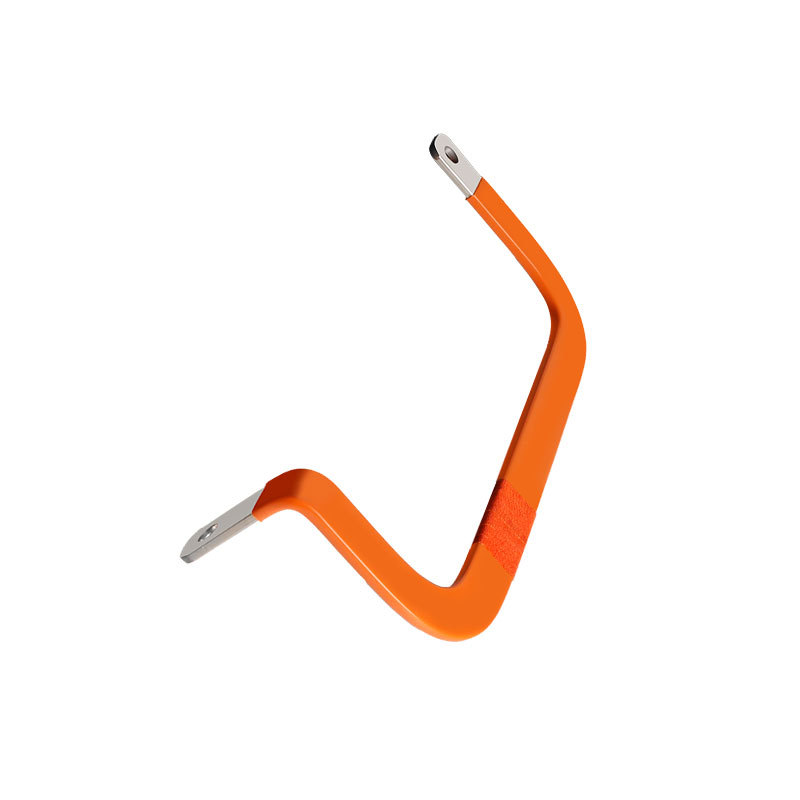

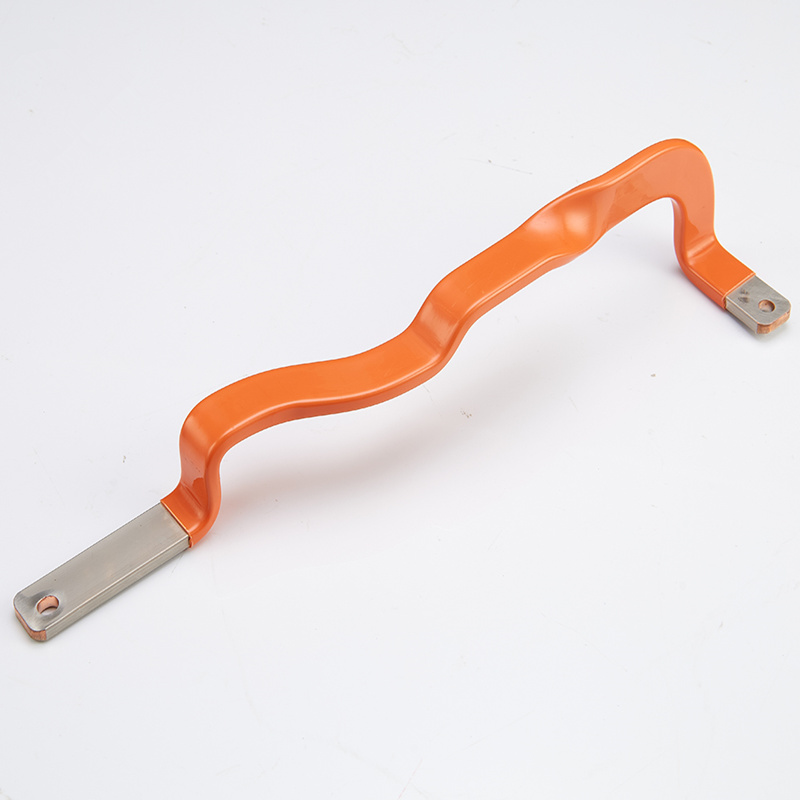

带绝缘层挤塑硬铜铝排

01-挤塑硬铜/硬铝

Ø 铜材: C11000-H02/T2 裸铜,镀锡铜,镀镍铜,镀银铜

Ø 铝材: Al6060 Al6061 Al6063 Al6082

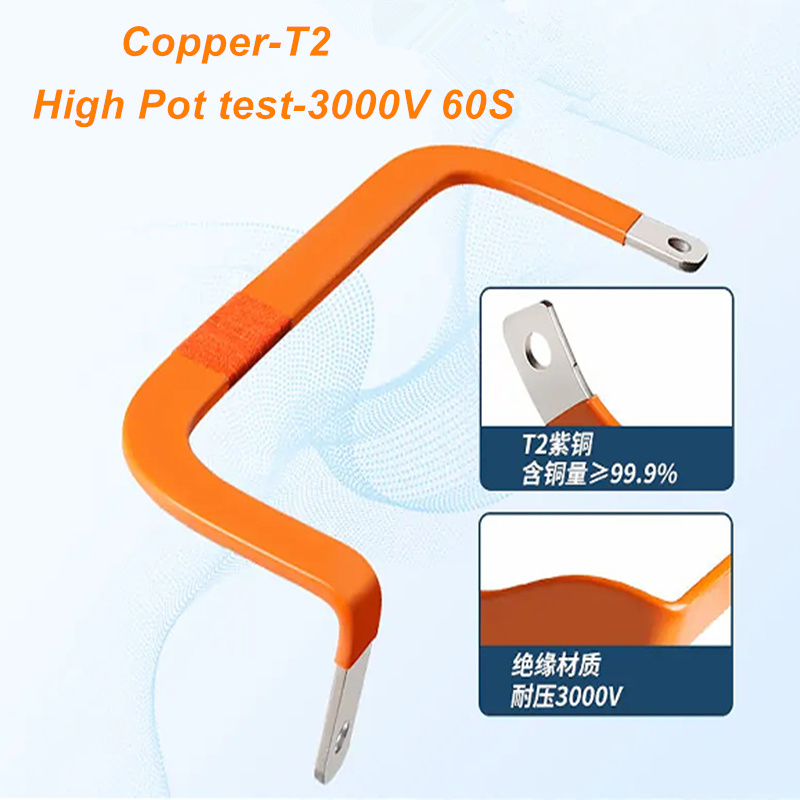

Ø 绝缘材料PA12, 防火等级 UL94-V0，绝缘系数 5KV/mm

Ø 挤塑铜排的常规尺寸范围为厚度2MM-15MM，宽度10MM-30MM‌‌

Ø 折弯方式-由3D自动数控折弯机和端部CO2激光剥离形成

02-硬铜排简介

Ø 硬铜排‌通常由高纯度铜板制成，具有出色的导电性能,机械性能和可焊性

Ø 能够承载大电流，并在极端工况下保持稳定性能,其表面光滑，电阻率低，适合用于高电流和大功率的电气连接

‌03-硬铜排相比硬铝排的优势

Ø 导电性能‌：铜的电导率5.9*10^7 S/m，铝的电导率 3.8*10^7 S/m, 因此，铜排在输送电流时具有更小的电阻和更低的能量损耗‌

Ø 热稳定性‌：铜的熔点高于铝，因此在高温环境下，铜排的热稳定性更好，不易发生变形或熔化‌

Ø 机械强度‌：铜排的硬度高于铝排，具有更好的机械强度和抗振动性能，能够承受更大的机械应力‌

04-硬铜排常规工艺

Ø 铜板厚度 0.4mm到8mm

Ø 常见材料 01: C11000-H00 to C11000-H04(T2/Cu-ETP)

Ø 常见材料 02: C10200-H00 to C10200-H04(Tu2/Cu-OF)

Ø 相关成型工艺: 激光切割,线割，冲压，CNC折弯，CNC加工

Ø 连接方式- bolt/nut 连接或激光焊接

Ø 硬铜电镀工艺-镀镍/镀锡/镀银

Ø 运用场景: 电池Pack里面的电芯连接以及模组连接
